Le régulateur LM317
Article publié le Mardi 14 février 2023 , lu 9 fois
Présentation
Les alimentations électroniques sont des composants essentiels dans de nombreuses applications, qu'il s'agisse de projets électroniques amateurs, de bricolage ou même de circuits plus complexes. Parmi les régulateurs de tension linéaires populaires, le LM317 occupe une place prépondérante en raison de sa flexibilité, de sa facilité d'utilisation et de sa fiabilité. Cet article explorera en détail les caractéristiques du LM317 et fournira un guide étape par étape pour la conception d'une alimentation électronique basée sur ce composant.
Le LM317, un Régulateur de Tension Polyvalent
Le LM317 est un régulateur de tension linéaire très populaire et largement utilisé dans l'industrie électronique. Il est connu pour sa fiabilité et sa polyvalence, ce qui en fait un choix idéal pour de nombreuses applications.
Le LM317 est un régulateur de tension ajustable, ce qui signifie qu'il permet de réguler la tension de sortie selon les besoins spécifiques de l'utilisateur. Il peut fournir une tension de sortie comprise entre 1,25 et 37 volts, avec un courant de sortie pouvant atteindre 1,5 ampère.
Ce régulateur de tension est composé de trois broches principales :
- la broche d'entrée (VIN),
- la broche de sortie (VOUT)
- la broche d'ajustement (ADJ).
La broche d'entrée est connectée à la source d'alimentation, tandis que la broche de sortie est connectée à la charge. La broche d'ajustement est utilisée pour régler la tension de sortie.
Une des caractéristiques les plus intéressantes du LM317 est sa capacité à maintenir une tension de sortie stable même en présence de fluctuations de la tension d'entrée. Cela est possible grâce à un mécanisme de régulation intégré qui ajuste automatiquement la tension de sortie pour compenser les variations de la tension d'entrée.
De plus, le LM317 est également équipé d'une protection thermique intégrée qui le protège contre les surchauffes. Si la température dépasse une certaine limite, le régulateur se mettra automatiquement en mode de protection, ce qui garantit sa durabilité et sa sécurité.
Le LM317 est utilisé dans de nombreuses applications, notamment dans les alimentations électriques, les amplificateurs audio, les circuits de charge de batterie et les circuits de contrôle de moteurs. Sa polyvalence en fait un composant essentiel dans de nombreux projets électroniques.
En conclusion, le LM317 est un régulateur de tension linéaire fiable et polyvalent, idéal pour réguler la tension de sortie dans de nombreuses applications électroniques. Sa capacité à maintenir une tension de sortie stable, malgré les fluctuations de la tension d'entrée, en fait un choix populaire parmi les concepteurs électroniques. Si vous recherchez un régulateur de tension ajustable, le LM317 est un choix sûr et efficace.
Caractéristiques Principales du LM317
- Réglage de la Tension de Sortie : La tension de sortie du LM317 peut être ajustée en utilisant deux résistances externes. Cette caractéristique permet une adaptation facile à diverses applications.
- Courant de Sortie Élevé : Le LM317 peut fournir un courant de sortie allant jusqu'à 1,5A, ce qui le rend adapté à de nombreuses applications nécessitant une puissance modérée.
- Protection Thermique et Contre les Courants Inversés : Le LM317 intègre des mécanismes de protection contre la surchauffe et les courants inversés, améliorant ainsi la durabilité et la fiabilité du dispositif.
Conception d'une Alimentation Électronique à Base de LM317
Etape 1 : Composants Nécessaires
- LM317
- Résistances pour régler la tension de sortie
- Condensateurs de filtrage (entrée et sortie)
- Diodes de protection (en option)
- Radiateur pour dissipation thermique

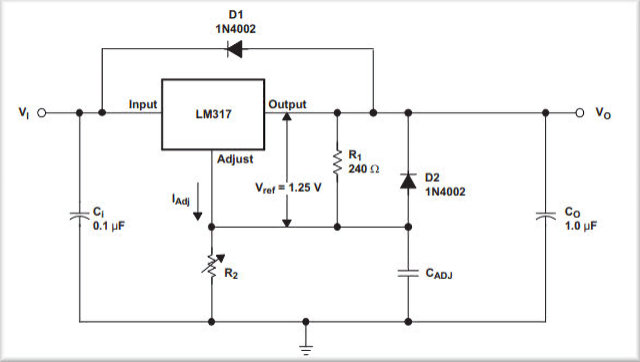

Etape 2 : Schéma de Connexion
- R1 et R2 sont nécessaires pour régler la tension de sortie.
- CADJ est recommandé pour améliorer le rejet des ondulations. Il empêche l'amplification de l'ondulation en tant que tension de sortie est ajusté plus haut.
- Ci est recommandé, en particulier si le régulateur n'est pas à proximité immédiate des condensateurs du filtre d'alimentation.
- Un condensateur en céramique ou au tantale de 0,1 µF ou 1 µF fournit un contournement suffisant pour la plupart des applications, en particulier lorsque des condensateurs de réglage et de sortie sont utilisés.
- Le CO améliore la réponse transitoire, mais n'est pas nécessaire à la stabilité.
- La diode de protection D2 est recommandée si CADJ est utilisé. La diode fournit un chemin de décharge à faible impédance pour empêcher le condensateur de se décharger dans la sortie du régulateur.
- La diode de protection D1 est recommandée en cas d'utilisation de CO. La diode fournit un chemin de décharge à faible impédance pour empêcher le condensateur de se décharger dans la sortie du régulateur.
Etape 3 : Dissipation Thermique
Étant donné que le LM317 peut générer de la chaleur, assurez-vous de fixer un radiateur au composant pour éviter une surchauffe. Ceci est particulièrement important lorsqu'une alimentation nécessite une sortie de tension élevée.
Etape 4 : Diodes de Protection
Pour protéger le LM317 contre les dommages causés par des surtensions inverses, vous pouvez ajouter des diodes de protection à l'entrée et à la sortie.
En conclusion, les alimentations électroniques à base de LM317 offrent une solution fiable et flexible pour de nombreuses applications électroniques. En suivant les étapes de conception mentionnées, les amateurs et les ingénieurs peuvent créer des sources d'alimentation stables et ajustables pour alimenter efficacement leurs projets électroniques.
